detalhes dos produtos

Para casa > Produtos >

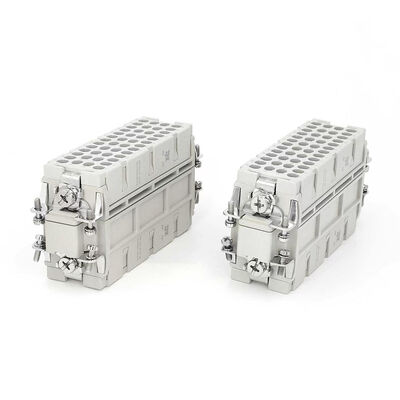

Crimping 92Pos inserção de alta densidade

Produtos

Conector retangular resistente

Multi Pin Connector resistente

Crimping 92Pos inserção de alta densidade

Quantidade mínima:	5 unidades/30 unidades/50 unidades
Preço:	$8/$7.5/$7
Período de entrega:	5 a 7 dias úteis
Método de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Certificação

UL,COC,CE,UKCA,SGS,EAC,RoHS

Número do modelo

HEE-092-MC/HEE-092-FC

Documento

Faixa de temperatura:

-40℃… +125℃

Classificação de tensão:

500 V

Grau de proteção:

Oferecido

Inserções:

Policarbonato

Pacote:

Embalagem individual em caixa

Gênero:

Masculino / Feminino

Caixas correspondentes:

Destacar:

Conector de enxaguante de posição 92

Conector de inserção de alta densidade

Conector de crimpagem de alta resistência

Descrição do produto

Crimping 92Pos inserção de alta densidade

O HEE-092-MC e o HEE-092-FC são inserções de alta densidade desenvolvidas para sistemas de conectores pesados onde um grande número de circuitos precisa ser manuseado em um espaço limitado.As versões MC e FC são concebidas para combinar inserções masculinas e femininas, proporcionando uma solução prática para cablagens industriais complexas.

Especificações técnicas

Especificações	DIN EN 60 664
Tipo de ligação	Crimp
Número de contactos	46×2
Corrente nominal	16A
Voltagem nominal	500 V
Modelo	Número da parte
HEE-046-MC ((1~46)	09320463001
HEE-046-MC ((47~92)	09320463011
HEE-046-FC ((1~46)	09320463101
HEE-046-FC ((47~92)	09320463111

Desenhos do produto

HEE-046-MC ((47~92)

HEE-046-FC ((47~92)

Visão geral do produto

Com 92 contatos, esta série é adequada para equipamentos com exigentes requisitos de fiação de sinal e controlo.reduzindo a necessidade de múltiplos pontos de ligação separados e mantendo o arranjo geral de fiação mais compactoAs inserções podem ser combinadas com caixas de carga pesada adequadas e são adequadas para automação industrial, gabinetes de controlo, máquinas, equipamentos de produção,e outras aplicações que exijam ligações de alta densidade.

Contatos correspondentes

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: macho

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: Fêmea

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: macho

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: Fêmea

Fábrica e Equipamento

Entrega e embalagem

A ZJHK oferece opções de transporte flexíveis para atender a diferentes requisitos de encomendas, incluindo transporte internacional expresso, transporte aéreo e transporte marítimo.As encomendas normais podem normalmente ser preparadas para envio no prazo de 10 dias após a confirmação da encomenda, ajudando os clientes a manter os seus projectos dentro do calendário.

Todos os produtos da ZJHK são verificados antes de serem embalados e, em seguida, colocados em um saco protetor ou embalagem interna para reduzir o risco de arranhões, poeira e danos durante o transporte.Os produtos são finalmente embalados em caixas de exportação resistentes, com a embalagem organizada de modo a aproveitar melhor o espaço, mantendo as mercadorias seguras durante todo o processo de entrega.

Tags:

Produtos

Quantidade mínima:	5 unidades/30 unidades/50 unidades
Preço:	$8/$7.5/$7
Período de entrega:	5 a 7 dias úteis
Método de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

ZJHK

Certificação

UL,COC,CE,UKCA,SGS,EAC,RoHS

Número do modelo

HEE-092-MC/HEE-092-FC

Documento

HEE-046-FC(47-92).pdf

Faixa de temperatura:

-40℃… +125℃

Classificação de tensão:

500 V

Grau de proteção:

IP65

OEM:

Oferecido

Inserções:

Policarbonato

Pacote:

Embalagem individual em caixa

Gênero:

Masculino / Feminino

Caixas correspondentes:

H48B

Quantidade de ordem mínima:

5 unidades/30 unidades/50 unidades

Preço:

$8/$7.5/$7

Tempo de entrega:

5 a 7 dias úteis

Termos de pagamento:

T/T

Destacar

Conector de enxaguante de posição 92

Conector de inserção de alta densidade

Conector de crimpagem de alta resistência

Descrição do produto

Crimping 92Pos inserção de alta densidade

Especificações técnicas

Especificações	DIN EN 60 664
Tipo de ligação	Crimp
Número de contactos	46×2
Corrente nominal	16A
Voltagem nominal	500 V
Modelo	Número da parte
HEE-046-MC ((1~46)	09320463001
HEE-046-MC ((47~92)	09320463011
HEE-046-FC ((1~46)	09320463101
HEE-046-FC ((47~92)	09320463111

Desenhos do produto

HEE-046-MC ((47~92)

HEE-046-FC ((47~92)

Visão geral do produto

Contatos correspondentes

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: macho

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: Fêmea

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: macho

Outros, de aço inoxidável

Corrente nominal: 16A

Diâmetro do fio: 0,14 ~ 4 mm2

Gênero: Fêmea

Fábrica e Equipamento

Entrega e embalagem
