Conector de carga pesada de 40 pinos 10A 09210403001
  • Nome
  • Nome
  • Nome
  • Nome

Conector de carga pesada de 40 pinos 10A 09210403001

Quantidade mínima: 5 unidades/30 unidades/50 unidades
Preço: $3.33/$3.13/$2.92
Período de entrega: 5 a 7 dias úteis
Método de pagamento: T/T
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
ZJHK
Certificação
UL,COC,CE,UKCA,SGS,EAC,RoHS
Número do modelo
HD-040-MC/HD-040-FC
Documento
HD-040-MC.pdf
Temperatura limitadora:
-40 °C... +125 °C
Corrente nominal:
10A
Caixas correspondentes:
16b
Cor:
Cinza Claro
Poloneses:
40
Classificação de tensão:
250 V
OEM:
Oferecido
Material da vedação:
NBR
Destacar:

Conector de carga pesada de 40 pinos 10A

,

Conector multi-pins pesado

,

09210403001 conector pesado

Descrição do produto

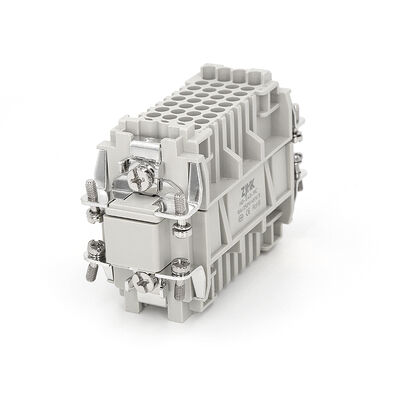

Conector Reforçado de 40 pinos 10A 09210403001
40-pin Heavy Duty Connector HD-040 series
Os HD-040-MC e HD-040-FC são ferrules de alta densidade de 40 pinos da série HD da Haoke, disponíveis em configurações macho e fêmea. Projetados para uso com carcaças de 16A, esses conectores são classificados para corrente de 10A e tensão de 250V, tornando-os ideais para aplicações de transmissão de sinal multicanal.
Este modelo utiliza tecnologia de conexão por prensagem a frio, exigindo alicates especializados para prensagem a frio para instalação. Durante a fiação, os pinos de prensagem a frio são primeiro crimpados no fio antes da inserção na ferrule. Embora isso envolva uma etapa de prensagem adicional em comparação com contatos de mola, ele fornece confiabilidade de conexão superior.
Especificações Técnicas
ParâmetroEspecificação
ModeloHD-040-MC/HD-040-FC
Número da Peça09210403001/09210403101
GêneroMacho e Fêmea
Classificação de Corrente10A
Classificação de Tensão250V
Número de Contatos40
Método de TerminaçãoTerminação por crimpagem
Seção Transversal do Condutor0,14 ... 2,5 mm²
Temperatura Limite-40 ... +125 °C
Material (Inserto)Policarbonato (PC)
País de OrigemChina
Observação: Por favor, encomende os contatos de crimpagem separadamente.
Desenhos do Produto
HD-040-MC
HD-040-MC Male Connector Technical Drawing
HD-040-FC
HD-040-FC Female Connector Technical Drawing
Visão Geral do Produto
40-pin Heavy Duty Connector Overview
Com 40 pinos, este produto apresenta uma configuração de alta densidade que economiza um espaço interno considerável em comparação com produtos similares. O corpo da ferrule é construído em policarbonato retardador de chamas de grau V0, enquanto os pinos são de liga de cobre banhada a ouro ou prata com resistência de contato ≤3mΩ, garantindo transmissão de sinal estável e confiável.
A faixa de temperatura operacional de -40°C a +125°C torna este produto adequado para aplicações exigentes envolvendo múltiplas conexões de sinal, como equipamentos de automação, gabinetes de controle e instrumentos industriais. Para aplicações que exigem pré-fabricação de chicotes de fiação no local, o método de prensagem a frio oferece maior conveniência do que clipes de mola — os fios podem ser pré-prensados nos pinos para inserção direta durante a instalação.
Carcaças Compatíveis
H16B-SE-4B Side Entry Housing
H16B-SE-4B
Entrada Lateral
H16B-TE-4B Top Entry Housing
H16B-TE-4B
Entrada Superior
H16B-BK-2L/S Bulkhead Mounting Housing
H16B-BK-2L/S
Montagem em Painel
H16B-SF-2L/S Surface Mounting Housing
H16B-SF-2L/S
Montagem em Superfície
Sobre a Haoke Electric
Haoke Electric Company Overview
A Haoke Electric Co., Ltd. foi formalmente estabelecida com foco no desenvolvimento e fabricação de conectores reforçados. O conector HAOKE® fez sua estreia convincente no mercado logo depois e desde então estabeleceu um padrão reconhecido globalmente, permanecendo a espinha dorsal do Grupo de Tecnologia ao longo de sua evolução.
Perguntas Frequentes
  • Amostras Grátis: Fornecemos pequenos produtos para verificação de qualidade — os clientes pagam apenas as taxas de expresso.
  • Materiais do Inserto: Utilizamos materiais importados para moldagem por injeção para garantir a qualidade do produto.
  • Representação Global: Assinamos acordos de agência com clientes na Coreia e no norte da Itália.
  • Compatibilidade Harting: Nossos conectores HDC combinam perfeitamente com os equivalentes Harting — peças macho combinam com peças fêmea e vice-versa.
  • Correspondência de Número de Peça Harting: Nossos números de pedido são idênticos aos da HARTING para facilitar a correspondência e substituição para clientes existentes.
